熱導法測定因瓦合金中的氧氮

0 引言

因瓦合金作為一種熱膨脹系數極低的膨脹合金 而名揚四海，自發現至今已有 100 多年。近些年，隨 著研究學者不斷地研究，因瓦合金的應用也越來越廣泛，不僅包括顯示屏用蔭罩、機械設備部件等傳統 應用，還包括航天遙感器、電纜傳輸、天文望遠鏡透 鏡支撐 系 統、航空復合材料成型 模具等特殊應用。

1 試驗原理及方法

1． 1 試驗原理

試驗采用脈沖加熱惰氣熔融 － 紅外吸收法測氧 含量，惰氣熔融 － 熱導法測氮含量。將試樣投入石 墨坩堝中，通過脈沖加熱爐的正負電極接觸，使其升 溫熔融。試樣中的氧元素與石墨生成大量 CO 和少 量 CO2，再經催化劑 CuO 全部轉化為 CO2，以高純 氦氣為載體，進入紅外檢測池測定氧含量; 而氮元素 轉化為 N2，在熱導檢測池中進行氮含量測定。

1． 2 試驗儀器和試劑

儀器: TCH600 氧氮氫聯測儀( 美國 LECO 公 司) ; BSA124S 電子天平( 賽多利斯，精度 0． 1 mg) ; JQ － 1 型南京和澳氣體剪切機( 南京和澳自動化科 技有限公司) ; 昆山舒美KQ3200DB 型昆山舒美數控超聲波清洗器( 昆山市超聲儀器有限公司) 。氣體: 高純氦氣( 載氣，純度 ＞ 99． 99 % ) ; 氮氣 ( 動力氣，純度 ＞ 99． 99 % ) 。 試劑: 丙酮( 分析純) ; 無水乙醇( 分析純) 。

1． 3 試驗方法

1． 3． 1 試驗前期準備

在儀器各參數達到規定范圍并且穩定的狀態下，打開氦氣和氮氣，壓 力 分 別 為 0． 15 MPa 和 0． 28 MPa，通氣 1 h，使儀器穩定。 試驗原料選用由真空爐和電渣爐冶煉得到的因 瓦合金，以減少軋制工藝的影響。分別在鑄錠上取 樣制成無砂眼、無氣孔、Φ ( 4 ～ 5) mm、長度 ＞ 30 mm、表面粗糙度 ＞ Ｒa 3． 2 μm 的圓棒，再使用剪切 機去除頭尾，剪切成 1 g 左右的小圓柱體。 將制好的試樣放入裝有丙酮或無水乙醇的超聲 波當中，清洗 3 ～ 7 min，晾干放入干燥器中備用。

1． 3． 2 建立分析方法

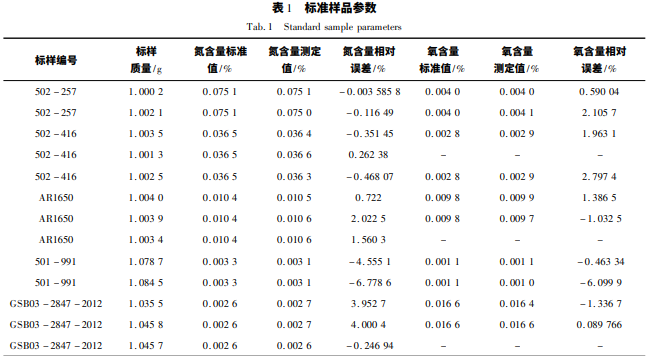

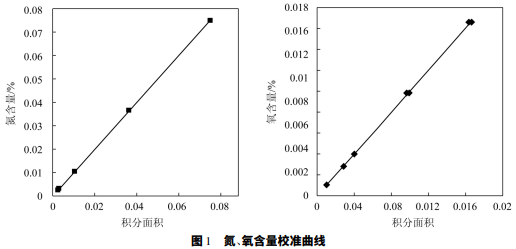

由于因瓦合金正處于研發階段，其標準樣品在 市場中少有發現，因此使用元素含量相近鋼的氧氮 氣體標準樣品來繪制校準曲線。標準樣品具體信息 見表 1。根據表 1 中數據，繪制氮含量、氧含量的校準曲 線，結果如圖 1 所示。當?shù)臏y定范圍為 0． 002 6% ～ 0． 075 1% 時，其含量線性方程為 y = 1． 001x － 0． 000 02，Ｒ2 = 1 ＞ 0． 99，線性較好，可以使用; 當氧的測定范圍為 0． 001 1% ～ 0． 016 6% 時，其含量線 性方程為 y = 1． 007x － 0． 000 05，Ｒ2 = 0． 999 ＞ 0． 99， 線性較好，亦可使用。

1． 3． 3 試驗分析

使用國產套坩堝，對 LECO 氧氮標準樣品( 502 － 416) ，進行多次試驗，找出了儀器最佳分析條件: 分析功率 4 500 W，脫氣功率 4 800 W。使用電子天 平稱取棒狀樣品0． 5 ～ 1 g，然后于電腦軟件中輸入 樣品質量、試驗方法，再將試樣置于設備內，進行氧、 氮元素的熔融分析。

2 結果與討論

樣品表面往往存有殘留的油污或其他雜質，這 些對氧氮元素的測量結果影響很大。因此，在氧氮元素檢測過程中，樣品表面的處理極其重要。國標 中所規定的清洗試劑有四氯化碳、乙醚或丙酮，但都 屬于毒性試劑。因此，選用一種毒性較小或無毒的 試劑來清洗試樣是較好的選擇。分別對不同冶煉工 藝下的因瓦合金取樣，然后將試樣置于清洗器中，用 無水乙醇和丙酮清洗 3 ～ 7 min，自然晾干后，測定其 氧、氮含量。氧元素的測定，需要由碳元素與其生成大量 CO 和少量 CO2，因此，試驗選用石墨坩堝。同樣選 取不同冶煉工藝下的因瓦合金試樣，在分析功率為 4 500 W，脫氣功率為 4 800 W 的條件下，分別使用 力可標準坩堝和國產套坩堝測定試樣中的氧氮合量，對比二者對試驗結果的影響。

3 結論

建立了合適的標準曲線，確定了因瓦合金 中氧氮含量測定的最佳條件。試驗測得電渣錠因瓦合金和真空錠因瓦合金中氧的 ＲSD 分別為 2． 36% 、 3． 04% ，氮的 ＲSD 分別為 0． 69% 、0． 87% ，均小于 5% ，證明該方法準確度良好，可有效測量因瓦合金 中的氧氮含量。
