超聲波在介質中傳播具有較強的穿透性和較猛的沖擊波， 對于復雜外形、內腔和細空的零部件清洗只短短的兩三分鐘即可完成， 其效率比傳統方法可提高幾倍到幾十倍， 清潔度也能達到高標準， 超聲波清洗具有傳統清潔方法不具備的優勢， 清潔介質可以采用成本極低的水。針對銅排鏈及其他機器設備的清潔問題， 勢在必行設計一款便攜的操作方便的多功能的超聲波清潔設備。在投入最少的人力最短的時間并且在線銅排鏈及其他機器設備情況下完成清潔工作， 并且達到污水清潔循環使用、節能減排的環保目的。
1超聲波清潔機的設計
1.1超聲波清洗機整體設計
多功能超聲波清洗機主體結構由電源裝置、動力元件、執行裝置／噴水裝置、吸水裝置、過濾裝置、回水裝置、廢物處理裝置等構成，總設計框圖如圖１ 。超聲波清潔機的在正常的工作狀態下由電源裝置提供與超聲波動力元件所需要超聲波聲頻率的電能信號給動力元件（ 換能裝置），換能裝置將電能裝換成超聲波振動，振動傳遞給執行裝置上的刷頭或是其他作用頭，同時噴水裝置執行元件上噴水，水與振動元件共同作用完成清洗工作；吸水裝置吸走帶有污物的水通過過濾裝置將污水凈化，清水回流到噴水裝置重新利用，廢物進入廢物處理裝置處理。

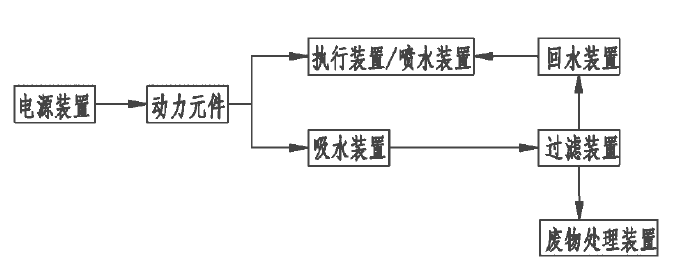

圖１ 總設計框圖
1.2可靠性分析
設計的超聲波清潔機結構類似超聲波牙刷功能，其原理及使用情況大同小異，我們做的工作就是設計出一款可以工業級的“超聲波牙刷” 超聲波牙刷在日常生活中很常見，并且一款設計合理的牙刷對口腔的清潔效果是顯而易見的。還有超聲波洗衣服等等，在設計合理的情況下其清潔能力很明顯，因此這一設計理論能夠達到機械設備及切絲機銅排鏈的清潔要求，而且還要循環使用水，做多環保節能
1.3功能實現
超聲波清洗機原理由超聲波發生器發出的高頻振蕩信號，通過換能器轉換成高頻機械振蕩而傳播到介質（ 水）中，超聲波在水中輻射，存在壓力差液體流動而產生數以萬計的直徑為50－500jlm的微小氣泡，這些氣泡在超聲波縱向傳播的負壓區形成、生長， 而在正壓區，氣泡迅速增大，然后閉合，在氣泡閉合時產生強烈的沖擊波，在其周圍產生上千個大氣壓，沖擊污物而使其分散于清洗液中，油污被乳化，固體粒子脫離。在這種被稱之為“ 空化” 效應的過程中，氣泡瞬間閉合可形成幾百度的高溫和上千個氣壓的瞬間高壓，連續不斷地產生瞬間高壓就象一連串小“爆炸”不斷地沖擊物件表面，使物件的表面及縫隙中的污垢迅速剝落，由于本設計采用了刷頭，人為的控制刷頭的各個動作，刷頭與被清潔物之間又存在一個摩擦的作用，在超聲波振動和機械摩擦的共同作用下從而達到物件表面清洗目的。清潔顆粒較大的污物使用較低的頻率，清洗極微小的顆粒時，使用較高的頻率。針對銅排鏈和機械設備的清洗，低頻率粗洗，高頻率精洗。
2 結語
設計的這款多功能超聲波清潔設備的啟發主要來自切絲機排鏈清潔和清潔帶來的污染處理難題。通過借鑒和重新組合研究發明出省時省力的工具，在經濟和環保取得一個平衡點，可以達到理想的清潔和環保效果。通過改變不同刷頭使用不同的超聲波頻率及不同的出水量來保證可以在不同的環境不同的情況清潔不同的污垢。基于這樣的設計思路，可以使得這款機器實現真正的多功能化。使用方便，清潔效果良好，在清潔領域值得推廣。針對首次樣本設計我們還可以從以下幾個方面進行改進；1 、研制一款綠色的化學清潔劑來代替水，讓清潔效果更理想。2、加強過濾系統的持續改進， 使之更綠色環保。3、在同樣的工作原理下，可以考慮工業級使用和日常生活使用兩個方向的類似的有差別的設計結構。4、主要著力于輕便、小巧等高集成度的深度開發。5、使用水基清潔劑時，20—60°時清潔效果最理想， 可以考慮增加一個清潔劑加熱裝置。
