1 超聲波導能線設計
合理的超聲波導能線設計，以及超聲波導能線高度設計均會提高超聲波焊接產品的良率。如下圖所示，導能線設計為榫槽式，塑膠零件焊接裝配定位簡單容易。按照如圖的參數設計導能線的高度以及榫槽的寬度，熔融樹脂填充槽內三面縫隙，增強焊接強度和密封性能，減少焊接飛邊，焊接出的產品更加美觀。
2 超聲波塑膠結構設計注意事項
實踐證明，塑膠零件在設計時應盡量避免塑膠零件中出現尖角、凸出的細小結構等特征。塑膠零件注塑成型過程中，尖角、凸出結構是應力聚集區域，在超聲波振動下容易產生裂痕和斷裂。在尖角位置可以增加適當?shù)膱A角過渡，凸出的結構件需增加加強筋，以便于增加塑膠的強度和避免應力集中，如下圖1所示。

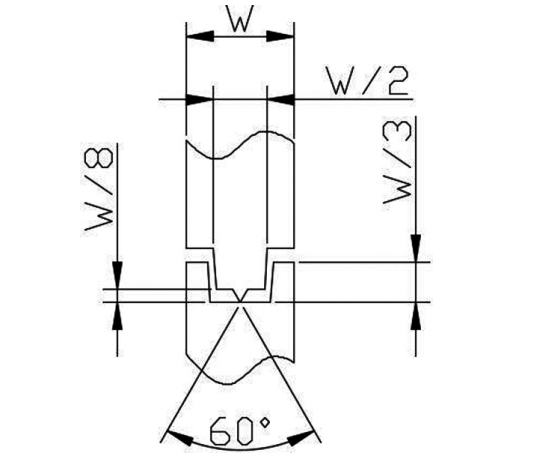

圖1 榫槽式超聲波設計
Fig．3 Ultrasonic design of tenon groove
超聲波傳導區域應盡量避免出現開孔和彎曲突變結構，因?yàn)檫@些結構會引起超聲波能量在振動傳導過程發生中斷和衰減，導致在開孔和突變結構的下方出現焊接不良現象。
3 避免薄膜效應
在超聲波焊接過程中塑膠零件表面可能會出現能量聚集，出現燒焦、燒穿的現象。這種現象一般出現在零件的中心區域，研究發現可通過以下多項措施來改善:(1)零件內部增加加強筋。(2)增加零件壁厚。(3)調節振幅。(4)減少焊接時間。(5)改變超聲波頻率。
4 導能線的近場設計
塑膠零件的導能線設計應盡量接近焊頭裝置，近場設計有利于超聲波能量的傳遞。距離太遠，由于塑膠零件的內部阻尼作用，將會大大衰減和抑制超聲波振動的能量，需要提升超聲波功率或振幅來改善超聲焊接質量。
5 導能線的水平設計
塑膠零件的導能線設計應盡量設計在同一水平面上，以利于超聲波能量從焊頭同一時間傳遞到導能線上。導能線設計在不同的平面上，超聲波傳遞路線就會出現不同的段差，導致在距離焊頭近的導能線先融化，而距離焊頭遠的導能線未融化，增加整個超聲設備調機的難度，需要不斷的去嘗試不同的焊接時間以及焊接功率來補償設計的不足。
由于超聲波焊接的影響因素復雜多樣，而且超聲波本身焊接時間短，焊接后產品難于檢測焊接質量，所以為獲得高焊接強度和密封要求的合格產品，必須選擇合適的超聲焊接設備，合理的設計塑膠零件和焊接頭的結構，根據塑膠原料的物性表慎重的選擇塑膠原料的種類，通過調整焊接設備的焊接工藝參數，掌握超聲波的焊接機理，更好地把這項工藝應用到塑膠產品上，提高產品的生產效率。
